Анализ причин и решений для самооценки гидравлического цилиндра в гидравлической системе?

Представлять

Гидравлические цилиндрыобычно используются приводы в гидравлических системах. Их операционная стабильность напрямую влияет на производительность всей системы. Сегодня давайте обсудим общие проблемы с операцией гидравлического цилиндра. Почему они часто понижают самостоятельно при заблокировании? Во -первых, давайте обсудим структуру и принцип работы гидравлических цилиндров.

1. Гидравлический цилиндр и принцип работы

A Гидравлический цилиндрОбычно состоит из задней крышки, цилиндрической бочки, поршневого стержня, поршневой сборки и передней крышки. Чтобы предотвратить утечку масла из цилиндра или из камеры высокого давления в камеру низкого давления, уплотнения устанавливаются между цилиндрической стволом и конечной крышкой, поршнем и поршневым стержнем, поршнем и стволом цилиндра, а также стержней поршней и передней крышкой. Пылевая защита также устанавливается на внешней стороне передней крышки. Чтобы поршень не ударил по головке цилиндра при быстрое втягивание до конца своего хода, в конце гидравлического цилиндра устанавливается буферное устройство. Выхлопное устройство также может потребоваться.

альт. Конструкция гидравлического цилиндра

2. Общая схема гидравлического цилиндра

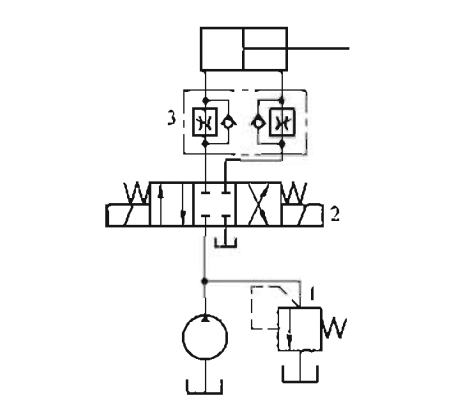

В гидравлической системе, когда гидравлический цилиндр простирается до определенной длины, ему больше не нужно двигаться, и его нужно удерживать только в определенном положении в течение определенного периода времени. На этом этапе направленного управляющего клапана или гидравлического блокировки можно использовать для удержания цилиндра на месте. Общая гидравлическая схема выглядит следующим образом:

alt.Цепь гидроцилиндра

3. Анализ причин, по которым гидравлический цилиндр автоматически спускается

Поршневый стерженьГидравлический цилиндрвтягивается под действием внешней силы. Согласно структуре и принципу работы гидравлического цилиндра, мы можем проанализировать, что фундаментальная причина ретракции гидравлического цилиндра состоит в том, что объем гидравлического масла в камере без стержня уменьшился. Возможные причины уменьшения объема гидравлического масла в камере без удивления являются причины, по которым гидравлический цилиндр автоматически спускается:

(1) Внутренняя утечка гидравлического цилиндра. Масло в камере без стержня гидравлического цилиндра течет в камеру стержня через поршневую уплотнение.

(2) Утечка на задней части гидравлического цилиндра. Гидравлическое масло в камере без удивления протекает снаружи через заднюю крышку. Это внешняя утечка и легко проверить.

(3) Гидравлическое масло в камере без удивления течет через нефтяной порт. Это можно разделить на несколько ситуаций:

а) Утечка масла из трубной трубы масла или гидравлической масляной трубы. Это также внешняя утечка и легко проверить.

б) В контуре, использующем блокировку нейтрали реверсивного клапана, реверсивный клапан может не полностью возвращаться в нейтральное положение или нейтральное уплотнение может быть плохим.

c) В схеме с использованием гидравлического блокировки гидравлическое кольцо блокировки может быть повреждено или может быть выбрано неправильное положение нейтрального клапана. (4) Утечка масла из гидравлической цилиндрической бочки также рассматривается как внешняя утечка, которую легко наблюдать, и возможность, как правило, очень мала.

4. Решение

(1) Внутренняя утечка гидравлического цилиндра может быть вызвана старением кольца уплотнения. Кольцо для уплотнения необходимо заменить, или более разумная структура герметизации должна быть переработана.

(2) То же самое относится и к утечке задней части гидравлического цилиндра. Уплотнение необходимо заменить, или более разумная структура герметизации должна быть переработана.

(3) Когда утечка масляной трубы утечка нефть, проверьте, повреждено ли кольцо для уплотнения соединения. Замените уплотнение или замените соединение.

(4) В цепи, используя обратный клапан центральный блокировку центра центрального уплотнения не очень хорошо. Как правило, это вызвано нефтяными пятнами или другими примесями, которые заставляют ядро ​​клапана не перемещаться на место, или пружина застряла или сломана, что заставляет его не может вернуться в центр. Профессиональный персонал должен отремонтировать или заменить обратный клапан. Если требование об обслуживании давления относительно высокое, вы можете рассмотреть возможность замены гидравлического блокировки.

(5) В цепи, заблокированной гидравлической блокировкой, нейтральный функциональный клапан с замкнутыми портами A и B не может быть использован, поскольку закрытие портов A и B может привести к одностороннему одностороннему клапану гидравлического управления, который все еще открывается в обоих направлениях и не может сыграть роль блокировки. Кроме того, пружинный поломка или примеси гидравлического замка также может привести к тому, что гидравлический замок не может быть полностью закрыт, что приведет к утечке.

Краткое содержание

Гидравлические цилиндрыявляются критическими приводами в гидравлических системах, и их стабильность необходима для производительности системы. Распространенной проблемой является нежелательная самонаделение гидравлических цилиндров при заблокировании в положении. Эта проблема возникает из -за внутренней или внешней утечки, такой как разрушение уплотнения в цилиндре, утечка на конечных крышках или гидравлическое масло, выходящее через нефтяной порт. Кроме того, неправильное функционирование направленных управляющих клапанов или гидравлических замков, таких как неполное нейтральное позиционирование, износ уплотнения или неверный выбор клапана, могут способствовать этой проблеме. Решения включают замену поврежденных уплотнений, ремонт или замену неисправных клапанов, обеспечение правильного выбора гидравлического блокировки и поддержание чистоты системы для предотвращения загрязнения. Решение этих факторов обеспечивает надежную работу гидравлического цилиндра и предотвращает непреднамеренное движение.
