Блок клапанов регулирования гидравлического потока T13A для высококачественных гидравлических систем

Преимущества гидравлических клапанов

Точно контролируйте поток гидравлических систем

Точно контролируйте давление в гидравлической системе

Реализуйте автоматическое управление гидравлической системой.

Повышение надежности и безопасности гидравлических систем.

Выбор материалов блока гидравлического клапана регулирования расхода T13A

Кованый лист Q355D, QT500-7, QT400-18, нержавеющая сталь 316, алюминий, медь и другие материалы. Мы принимаем материалы, указанные заказчиком, и нестандартную индивидуальную обработку, чтобы обеспечить качество и своевременную доставку.

Введение блока гидравлического клапана управления потоком T13A

1: Блок гидравлических клапанов управления потоком T13A может быть оснащен двухходовым тарельчатым клапаном прямого действия с электромагнитным управлением и направляющим клапаном. Расчетный расход: 40 л/мин. Тип обрабатывающего отверстия — отверстие клапана T13A. 2-позиционный 2-ходовой клапан может быть оснащен электромагнитным клапаном. После установки это прямой клапан. Подвижного типа отверстие клапана блока клапанов представляет собой конструкцию тарельчатого клапана. Это отверстие клапана спроектировано и обработано как для нормально открытой, так и для нормально закрытой конфигурации. Отверстие клапана блока клапанов выполнено в виде конструкции тарельчатого клапана, изготовленной из нитрильного каучука, EPDM и фторкаучука. В клапанном отверстии этого блока клапанов нет утечек.

2: Отверстие клапана этого блока гидравлических клапанов может быть оборудовано двухходовым золотниковым клапаном с электромагнитным управлением и направляющим клапаном со скоростью потока 45 л/мин. 2-позиционный 2-ходовой может быть оснащен электромагнитным клапаном. Это сбалансированная клапанная конструкция прямого действия, которая также имеет как нормально открытые, так и нормально закрытые функции. вид структуры.

3: Отверстие клапана этого блока гидравлических клапанов представляет собой тарельчатый клапан прямого действия с мягким переключением и электромагнитным управлением, расчетный расход направленного клапана: 15 л/мин. Блок гидравлических клапанов может быть оснащен 2-позиционным 2-ходовым электромагнитным клапаном прямого действия. Конструкция тарельчатого клапана обладает характеристиками плавного пуска, что позволяет значительно снизить воздействие на систему при срабатывании клапана.

Технические данные блока гидравлических клапанов регулирования расхода T13A

Введение блока гидравлического клапана управления потоком T13A

Это отверстие клапана блока гидравлических клапанов может устанавливать фиксированное соотношение направляющего давления 4,5: 1 с половинным перехватывающим балансировочным клапаном.

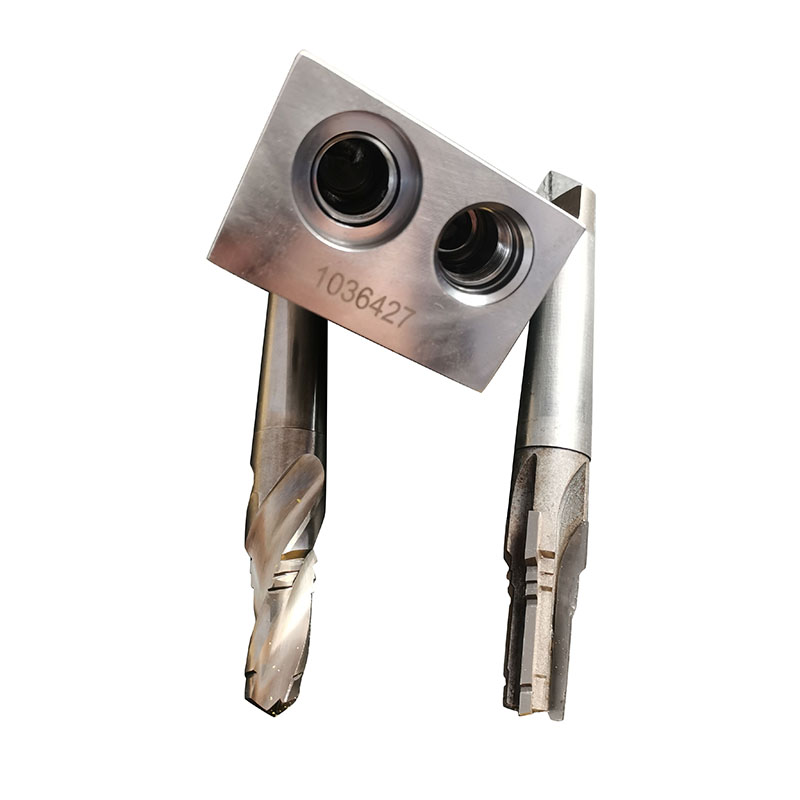

Используя высокоточное 5-осевое оборудование с ЧПУ, индивидуальный формовочный инструмент для обработки отверстия клапана гидравлического блока клапанов, чтобы обеспечить точность отверстия клапана, а также обеспечить гладкость отверстия клапана, Ra0,8-Ra1,6.

Профессиональное чистящее оборудование и профессиональный персонал по удалению заусенцев обеспечивают очистку блоков гидравлических клапанов и удаление заусенцев в поперечных отверстиях. Убедитесь, что каждый блок клапанов может обеспечить трехмерное обнаружение теней.
