Сальник серии RS

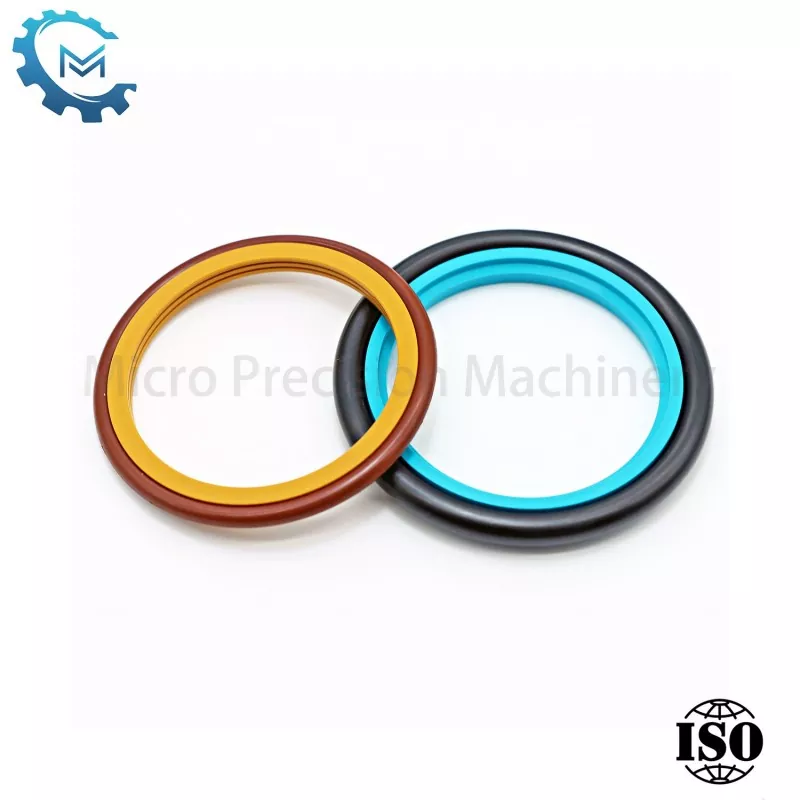

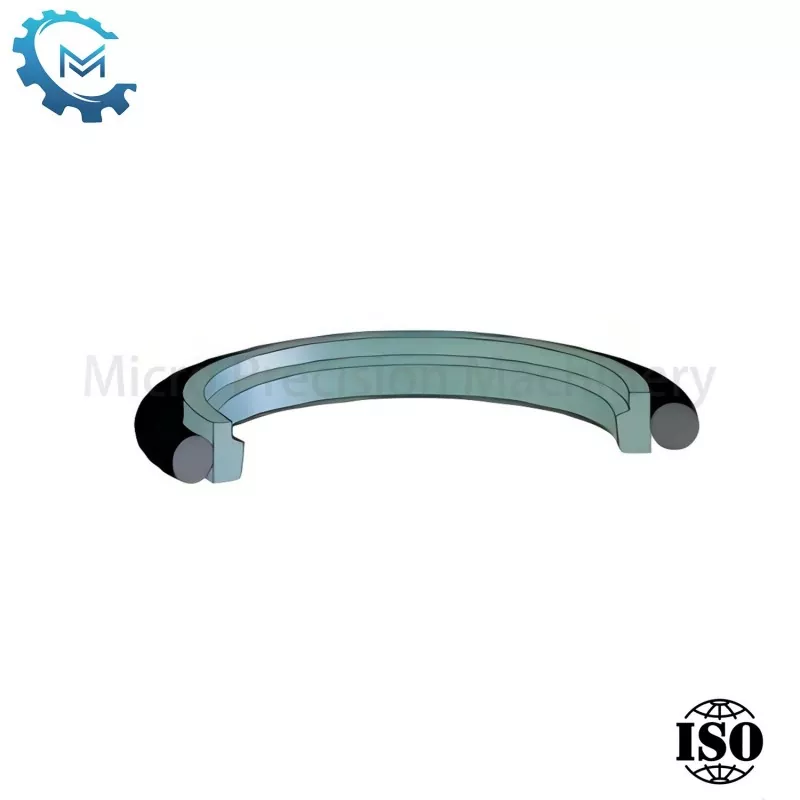

Сальник серии RS, также известный как одностороннее уплотнительное кольцо штока поршня, состоит из противоизносного наполненного политетрафторэтиленового тефлонового кольца и резинового уплотнительного кольца О-типа. Кольцо О-образного типа обеспечивает эластичность, компенсируя износ ступенчатого кольца из ПТФЭ, и оказывает только одностороннее уплотняющее действие.

Отправить запрос

Описание продукта

Уплотнения одностороннего действия для поршневых штоков гидроцилиндров являются важнейшими компонентами. Эти уплотнения предназначены для предотвращения утечки жидкости в одном направлении. Они работают, создавая плотный барьер между штоком поршня и корпусом цилиндра.

Правильная установка и обслуживание этих уплотнений имеют важное значение. Регулярная проверка на предмет износа и повреждений помогает обеспечить бесперебойную работу гидроцилиндра без потерь жидкости. При правильной работе уплотнения штока поршня одностороннего действия способствуют повышению общей производительности и надежности гидравлического оборудования.

Параметры продукта:

Характеристики поверхности канавок:

Заканчивать	Rtмакс (ум)	Ра (хм)
РаздвижнаяПоверхность	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3

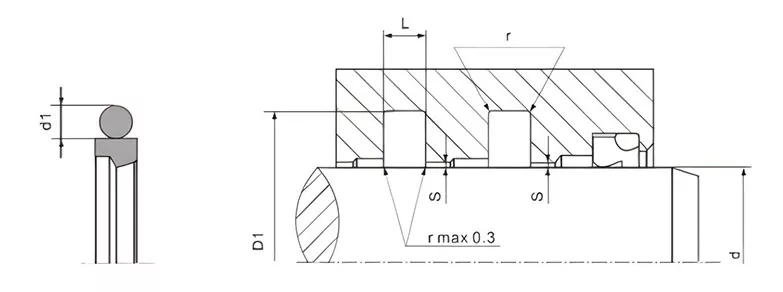

Диаметр вала	Нижний диаметр	Ширина	Закругленный угол	Sмакс*			уплотнительное кольцо
Df8/h9	Д1 Н9	Л+0,2	r	10МПа	20МПа	40 МПа	d1
3-7,9	Д+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18,9	Д+7,3	3.2	0.6	0.40	0.25	0.15	2.62
19-37,9	Д+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	Д+15,1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	Д+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	Д+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	Д+27,3	9.5	2.5	0.70	0.50	0.30	8.40
>1000	Д+38.0	13.8	3.0	1.00	0.70	0.60	12.00
