Как выбрать гидравлический цилиндр, который не будет течь, смещаться или выходить из строя раньше времени?

Аннотация к статье

A Гидравлический цилиндрСнаружи выглядит просто, но большинство «загадочных поломок» происходят из-за нескольких предсказуемых ошибок: размер цилиндра рассчитан на давление, а не на боковую нагрузку, уплотнения не соответствуют температуре масла и уровню загрязнения, покрытие штока не устойчиво к коррозии или геометрия крепления заставляет цилиндр бороться с машиной, а не двигаться вместе с ней.

В этом руководстве проблема разбита на практические решения, которые вы можете принять перед покупкой, а также на простые проверки, которые можно выполнить, когда цилиндр уже установлен. Вы узнаете, как рассчитывать силу и скорость, выбирать правильный тип конструкции, предотвращать утечки и снос, сокращать время простоя и настраивать процедуру технического обслуживания, которая действительно соответствует реальным условиям работы.

Оглавление

• Контур
• Наиболее распространенные болевые точки клиентов
• Основы гидравлического цилиндра без лишних слов
• Контрольный список выбора, который предотвратит сожаление
• Определение силы, скорости и стабильности
• Выбор правильного типа цилиндра
• Утечка, дрейф, образование задиров и медленные циклы
• Таблица устранения неполадок
• План технического обслуживания, соответствующий реальности
• Работа с производителем
• Часто задаваемые вопросы
• Следующий шаг

Контур

1. Определите неисправность, которую вы пытаетесь избежать (протечки, занос, погнутые стержни, медленный отклик, коррозия).
2. Подтвердите условия применения (направление нагрузки, частота циклов, тип масла, загрязнение, температура, окружающая среда).
3. Размер цилиндра по силеиустойчивость (риск коробления и боковой нагрузки).
4. Выберите конструкцию и уплотнения, которые соответствуют вашей реальности, а не идеальному сценарию из брошюры.
5. Определите приемочные испытания и интервалы технического обслуживания перед отправкой баллона.

Наиболее распространенные болевые точки клиентов

Давайте будем откровенны:большинство проблем с цилиндрами не являются «невезением». Это несоответствие между проектными предположениями цилиндра и тем, как машина на самом деле ведет себя.

• Тревога по поводу утечки:внешние утечки создают беспорядок и вызывают проблемы с безопасностью; внутренняя утечка крадет силу и скорость.
• Смещение позиции:цилиндр «ползет» под нагрузкой, ухудшая точность и создавая постоянный цикл перенастройки.
• Нестабильное движение:Прерывистое движение, болтовня или непостоянное время цикла убивают производительность и уверенность.
• Преждевременное разрушение уплотнения:уплотнения затвердевают, разбухают или разрушаются из-за недооценки температуры масла, присадок или загрязнения.
• Повреждения и коррозия штока:точечная коррозия или задиры приводят к повреждению уплотнения, затем к утечкам и простою.
• Неправильная посадка:Монтажные размеры близки, но неверны, что приводит к боковой нагрузке, перекосу и преждевременному износу.

Если что-то из этого кажется вам знакомым, исправление начинается с уточнения условий вашей эксплуатации.

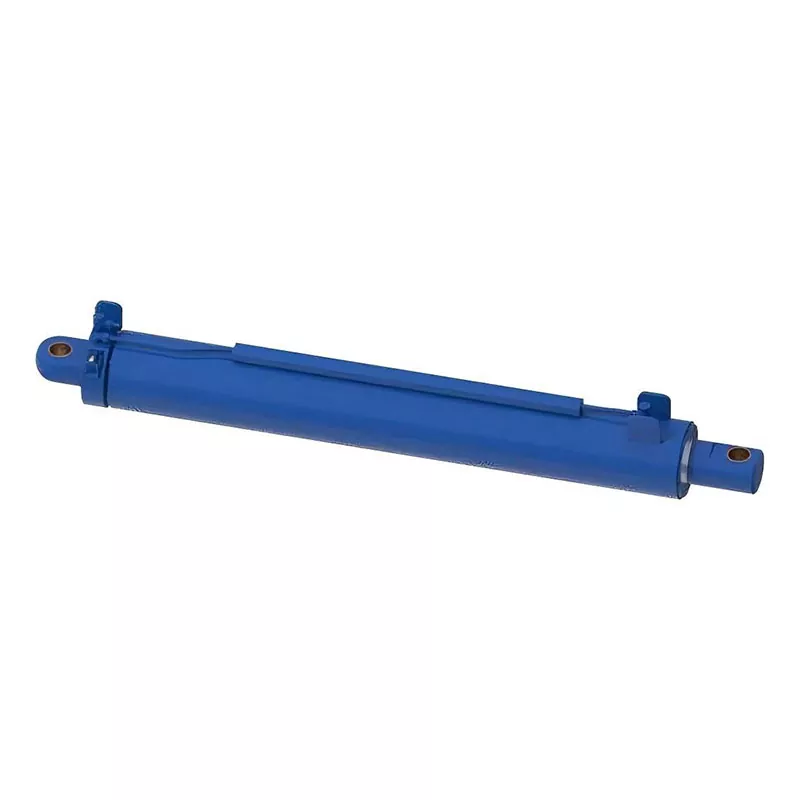

Основы гидравлического цилиндра без лишних слов

A Гидравлический цилиндрпреобразует гидравлическую энергию в линейное движение посредством давления, действующего на область поршня. Это предложение из учебника. Полезная часть заключается в том, что она подразумевает:

• Сила зависит от давления и площади:больший диаметр = больше силы при том же давлении.
• Скорость зависит от расхода и площади:больше потока = более быстрое движение; больший диаметр = более медленное движение при том же расходе.
• Стабильность зависит от диаметра штока, длины хода и направления нагрузки:длинные ходы и сжимающие нагрузки повышают риск потери устойчивости.
• Срок службы зависит от уплотнения, качества поверхности, выравнивания и контроля загрязнения:большую часть износа можно предотвратить.

Ключевой вывод:нельзя выбрать цилиндр только по диаметру и ходу поршня. Вы выбираете компонент системы, который должен соответствовать давлению, расходу, пути нагрузки, окружающей среде и условиям технического обслуживания.

Контрольный список выбора, который предотвратит сожаление

Прежде чем запросить ценовое предложение или утвердить чертеж, соберите эти данные. Если поставщик их не просит, это не «эффективно», это предупреждающий знак.

• Случай нагрузки:максимальная нагрузка, типичная нагрузка, а также тип нагрузки: растягивающая, сжимающая или переменная.
• Ход и длина во втянутом состоянии:включая ограничения при установке и зазор в конце хода.
• Стиль монтажа:штифт к штифту, фланец, цапфа, вилка, крепление на ножке или нестандартная геометрия.
• Риск боковой нагрузки:любая внеосевая сила, перекос или изгибающий момент во время движения.
• Рабочее давление:нормальный и пиковый (всплески имеют значение).
• Требуемая скорость:Целевые скорости выдвижения и втягивания, а также частота циклов.
• Тип масла и температурный диапазон:холодный запуск и непрерывная работа в горячем состоянии требуют разных вариантов уплотнений.
• Среда:пыль, грязь, соляные брызги, химикаты для мытья, уличное ультрафиолетовое излучение или абразивные частицы.
• Необходимость удержания позиции:вам требуется минимальный дрейф при статической нагрузке?
• Ожидания от обслуживания:плановые интервалы технического обслуживания и необходимость замены уплотнений на месте.

Практичный ярлык:если цилиндр должен выдерживать суровые условия, запланируйте лучшую защиту штока и более разумное уплотнение сейчас или запланируйте простой на будущее.

Определение силы, скорости и стабильности

Сила:Цилиндр, который «почти» соответствует требованиям к нагрузке, будет чувствовать себя слабым во время реальных скачков напряжения (ударные нагрузки, трение, перепады давления, изменения температуры). Вам нужна маржа, соответствующая вашей толерантности к риску, а не точные расчеты.

Скорость:Если вы выбираете только силу, вы можете случайно замедлить работу машины. Скорость зависит от доступного расхода насоса и эффективной площади цилиндра. Вот почему два цилиндра с одинаковым ходом могут иметь совершенно разное время цикла.

Стабильность:Длинноходовые цилиндры под сжимающей нагрузкой могут прогнуться, как тонкая колонна. Удилище большего размера (или другое устройство крепления) может стать разницей между «годами бесперебойной работы» и «почему мое удилище слегка бананообразной формы».

• Если вы видите изгиб стержня:часто это несоосность или боковая нагрузка, а не просто «слишком маленькая».
• Если вы видите только медленное расширение:проверьте пределы расхода, размер клапана или чрезмерное противодавление.
• Если вы видите дрейф:подозревайте внутреннюю утечку, клапаны удержания нагрузки или эффекты теплового расширения.

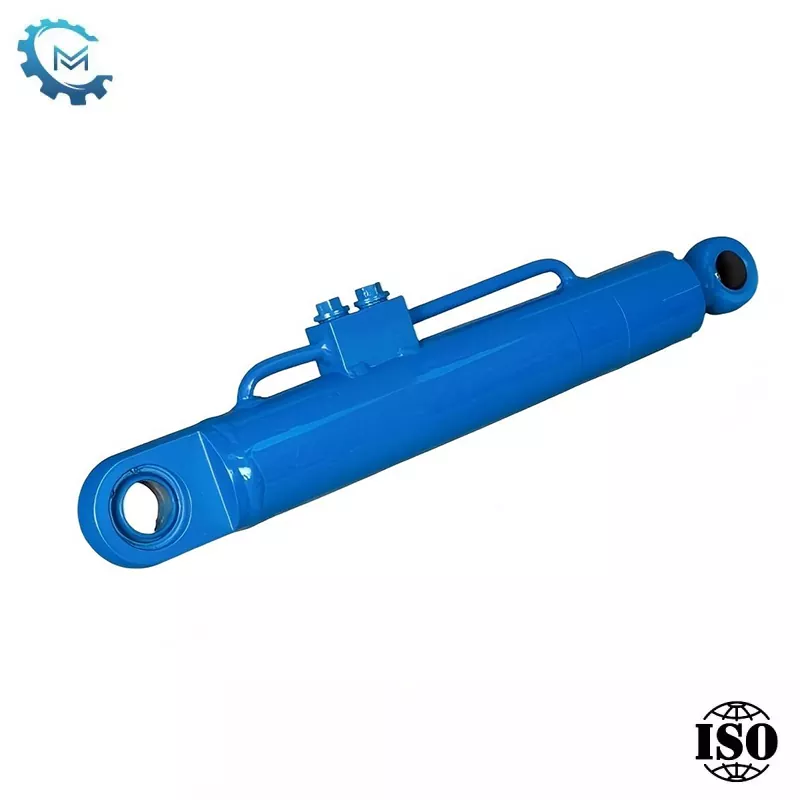

Выбор правильного типа цилиндра

Существует множество типов цилиндров, но большинство промышленных решений сводятся к долговечности, удобству обслуживания и суровым условиям эксплуатации.

• Цилиндры с рулевой тягой:распространен в промышленном оборудовании; проще в обслуживании; хорошо подходит для контролируемых сред.
• Сварные цилиндры:компактный и прочный; часто предпочтительнее в мобильной и тяжелой технике.
• Телескопические цилиндры:длинный ход при короткой втянутой длине; отлично подходит для разгрузки и подъема в условиях ограниченного пространства.
• Двойного и одностороннего действия:двойного действия обеспечивает контроль в обоих направлениях; возврат одностороннего действия осуществляется за счет внешней силы (силы тяжести/пружины).

Правило соответствия:Чем жестче окружающая среда и чем выше ударные нагрузки, тем больше вам следует отдавать предпочтение прочной конструкции, надежной защите стержня и уплотнениям, предназначенным для защиты от загрязнений.

Утечка, дрейф, образование задиров и медленные циклы

Внешние утечкиобычно возникают из-за изношенных уплотнений штока, повреждения грязесъемников, плохого состояния поверхности штока или несоосности установки, которая «разъедает» уплотнения. Устранение утечки без устранения причины — это то, как вы в конечном итоге заменяете уплотнения снова и снова.

Внутренняя утечка(обход уплотнения поршня) хитрый: цилиндр движется, но не может удерживать или создавать усилие. Вы заметите дрейф под нагрузкой, слабую подъемную силу или необходимость постоянно «подкачивать» давление. Внутренняя утечка также может повысить температуру масла, поскольку энергия тратится в виде тепла.

Подсчет очковчасто вызвано загрязнением (абразивными частицами), недостаточной очисткой или коррозией. Как только начинается подсчет очков, жизнь тюленей быстро падает. Вот почему качество отделки стержней и контроль загрязнения имеют большее значение, чем люди ожидают.

Медленные циклыЭто может быть проблема с цилиндром, но зачастую она связана с системой: ограничения потока, размер клапана, засорение фильтров или чрезмерное противодавление. Хороший процесс устранения неполадок отделяет «механику цилиндра» от «поведения гидравлического контура».

Таблица устранения неполадок

План технического обслуживания, соответствующий реальности

Лучший план обслуживания — тот, которому действительно будет следовать ваша команда.Вот простая и удобная процедура, которая защитит вашиГидравлический цилиндринвестиции.

• Ежедневные или посменные проверки:ищите новую масляную пленку на шатунах, необычный шум и изменения скорости цикла.
• Еженедельная уборка:протирайте стержни перед втягиванием в грязной среде; проверьте кромки стеклоочистителя на наличие разрывов.
• Ежемесячный осмотр:проверьте монтажные штифты, втулки и любой люфт, который может создать боковую нагрузку.
• Нефтяная санитарная дисциплина:держите фильтры по расписанию; рассматривайте загрязнение как «множитель износа».
• Осведомленность о температуре:перегрев уплотняет уплотнения и ускоряет утечку; исследовать повторяющиеся высокие температуры.
• Триггеры запланированной перестройки:не ждите катастрофического отказа — определите допустимые пределы утечек и дрейфа.

Маленькая привычка, огромная выгода:Обеспечьте защиту поверхностей стержней во время хранения и транспортировки. Многие «совершенно новые» случаи утечки начинаются с повреждения штока еще до установки.

Работа с производителем

Когда время простоя обходится дорого, «покупка баллона» не является целью.получение надежного движения с течением времениявляется. Вот почему хороший производитель должен поддерживать не только размеры.

ВЦиндаоская компания Micro Precision Machinery Co., Ltd.Многие клиенты приходят с общей историей: цилиндр, который они использовали «на бумаге», соответствовал диаметру цилиндра и ходу поршня, но рано вышел из строя, потому что эксплуатация была более жесткой, чем ожидалось. Практическое решение обычно заключается в сочетании лучшей поддержки центровки, улучшенных уплотнений и грязесъемников, защиты поверхности штока и приемочных испытаний, соответствующих реальному рабочему давлению и рабочему циклу.

• Подтверждение чертежа, предотвращающее несоответствие:монтажная геометрия, размеры штифтов и набор допусков.
• Решения по материалам и поверхностям, предотвращающие коррозию и образование задиров:варианты защиты стержня, адаптированные к окружающей среде.
• Тестирование, которое укрепляет уверенность:выдерживание давления, проверка герметичности и проверка плавности работы.
• Сервисное мышление:доступность запасных частей и конструкция, удобная для ремонта, когда требуется техническое обслуживание на месте.

Итог:«правильный»Гидравлический цилиндрэто тот, который разработан с учетом вашего пути загрузки, уровня загрязнения и ваших ожиданий безотказной работы, а не просто спецификации.

Часто задаваемые вопросы

Вопрос: Почему гидравлический цилиндр смещается, даже если нет внешних утечек?

А:Дрейф часто вызывается внутренней утечкой через уплотнения поршня, утечкой клапана или термическими эффектами, которые изменяют баланс давления. Контролируемая проверка изоляции может помочь отличить байпас цилиндра от проблем с цепью.

Вопрос: Каков самый быстрый способ уменьшить количество отказов уплотнений?

А:Сосредоточьтесь на контроле загрязнения и защите стержня. Хороший грязесъемник, чистое масло и поверхность штока, устойчивая к точечной коррозии, продлевают срок службы уплотнения больше, чем постоянная замена комплектов уплотнений.

Вопрос: Всегда ли больший диаметр лучше?

А:Больший диаметр отверстия увеличивает силу, но может снизить скорость (при той же производительности насоса), увеличить стоимость и изменить динамику системы. Правильный размер балансирует силу, скорость, стабильность и эффективность.

Вопрос: Как узнать, повредит ли боковая нагрузка моему цилиндру?

А:Общие признаки включают неравномерный износ уплотнений, задиров на одной стороне штока, повреждение втулки и повторяющиеся утечки вскоре после ремонта. Типичными виновниками являются перекос и изгибающие моменты.

Вопрос: Что вызывает резкие движения?

А:Частыми причинами являются воздух в системе, загрязнение, неравномерная смазка уплотнений и нестабильное поведение клапана. Процедуры прокачки и проверки чистоты масла обычно выявляют проблему.

Вопрос: Могу ли я стандартизировать цилиндры для разных машин, чтобы упростить инвентаризацию?

А:Иногда да, но только если варианты нагрузки и геометрия крепления действительно совместимы. Стандартизация неправильного цилиндра может незаметно повысить затраты, связанные с простоями.

Следующий шаг

Если вы выбираете новыйГидравлический цилиндрили устранения утечек, дрейфа или нестабильного движения, наиболее эффективным решением будет соответствие конструкции цилиндра реальным условиям эксплуатации: направлению нагрузки, рабочему циклу, температуре масла, уровню загрязнения и выравниванию крепления.

Хотите более быстрое и чистое решение с меньшим количеством сюрпризов? Поделитесь основными сведениями о своем приложении (нагрузка, ход, монтаж, давление, окружающая среда) иЦиндаоская компания Micro Precision Machinery Co., Ltd.может помочь вам выбрать наиболее безопасные варианты и определить практические приемочные испытания перед производством. Когда вы будете готовы, связаться с нами чтобы получить ценовое предложение и технические рекомендации, в которых приоритет отдается времени безотказной работы.
