Стоит ли восстановить протекающий гидравлический цилиндр?

Введение

Гидравлические цилиндрыявляются критическими компонентами в различных промышленных и мобильных оборудовании, ответственных за преобразование гидравлической энергии в линейное движение. Со временем износ может привести к утечкам, часто вызванным поврежденными уплотнениями, изношенными стенами цилиндра или проблемами поршневого стержня. Решать, восстановить или заменить протекающий гидравлический цилиндр требует тщательной оценки его состояния, включая внутренний ущерб, целостность поршневого стержня и общую историю обслуживания. В этом руководстве описывается ключевые этапы оценки, такие как проверка царапин цилиндра, проверка износа поршня и с учетом срока службы работы, чтобы помочь определить, является ли ремонт экономически эффективным или замену является лучшим вариантом. Кроме того, он предоставляет необходимые меры предосторожности и советы по сбору для обеспечения успешного процесса ремонта.

1. Оценка состояния цилиндра

Прежде чем принять решение о приобретении нового гидравлического уплотнения, проверьте внутреннюю часть цилиндра на наличие царапин. Если цилиндр поврежден, независимо от того, насколько высоким качеством ремонта, он сразу же приведет к утечке уплотнения.

Положите чистый палец в цилиндр и коснитесь внутренней стены, чтобы проверить: любая царапина глубже 0,5 мм (около толщины ногти) вызовет устойчивые проблемы с загрязнением жидкости. В то же время наблюдайте, имеет ли внутренняя стена цилиндра однородные тонкие линии шлифования. Если есть яркие пятна или канавки, это может быть признаком повреждения поршня. Перед заказом запасных частей вы должны сначала освоить метод точного измерения гидравлического цилиндра.

Профессиональный персонал по техническому обслуживанию будет использовать внутренний диаметр для измерения точного размера. Если износ цилиндров превышает 0,127 мм, его обычно нужно заменить или заменять или полагаться исключительно на комплект для ремонта гидравлического уплотнения.

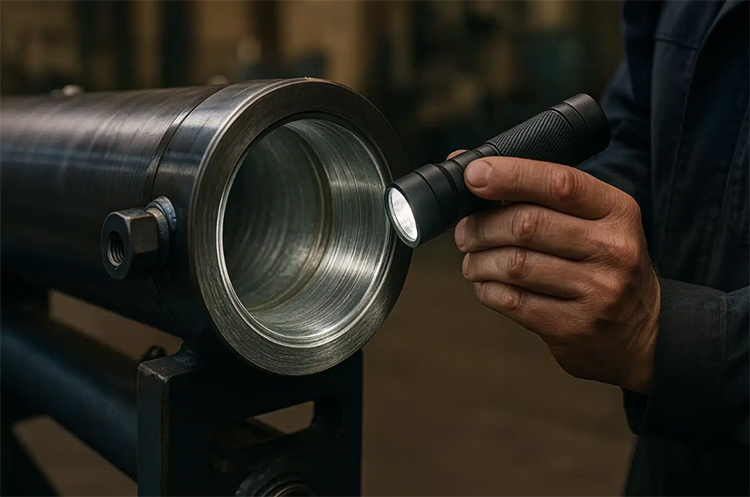

альт. Используйте фонарик, чтобы проверить внутреннюю стену гидравлического цилиндра

2. Оценка повреждения поршневого стержня

Любая яма или изгиб поршневого стержня неизбежно приведет к преждевременному провалившемуся гидравлическому уплотнению. При осмотре, медленно вращайте поршневой стержень в полном свете и тщательно изучите всю поверхность.

Незначительные царапины могут быть отремонтированы путем полировки, но как только появляются глубокие канавки, хромированная очистка или очевидное изгиб, поршневый стержень должен быть заменен. В большинстве случаев стоимость профессионального хромированного покрытия составляет около 60-70% от новой поршневой стержни.

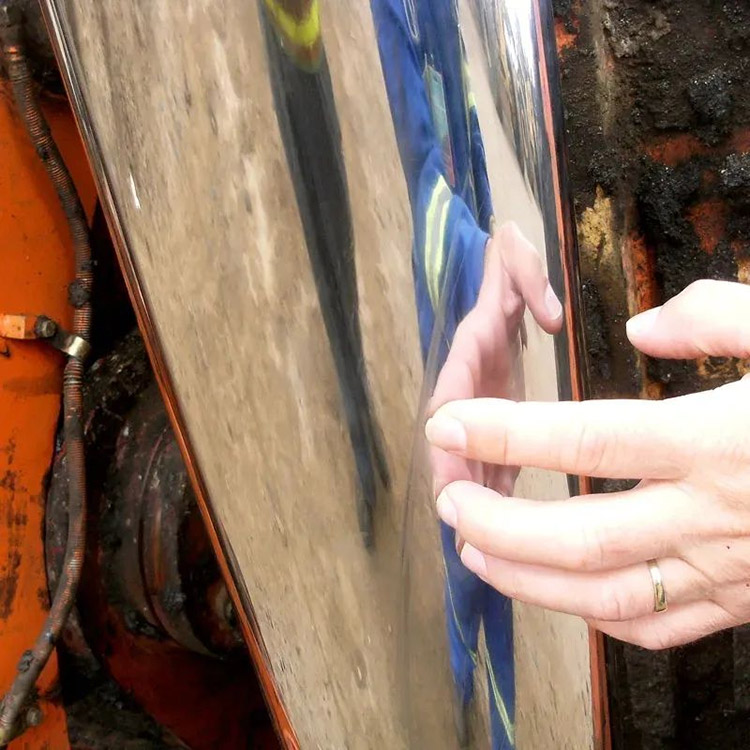

альт. Тщательно осмотрите поверхность поршневого стержня

Для многоступенчатых телескопических гидравлических цилиндров каждый этап должен быть проверен один за другим.

Повреждение внутреннего цилиндра часто скрывается во время нормальной работы, но когда возникают боковые нагрузки, это вызовет внутреннюю утечку между компонентами цилиндра.

3. Служба жизни и истории обслуживания в условиях тяжелых условий труда

Гидравлические цилиндрыкоторые использовались в течение более 10 лет или проходили многократный ремонт, имеют более высокий риск отказа уплотнения.

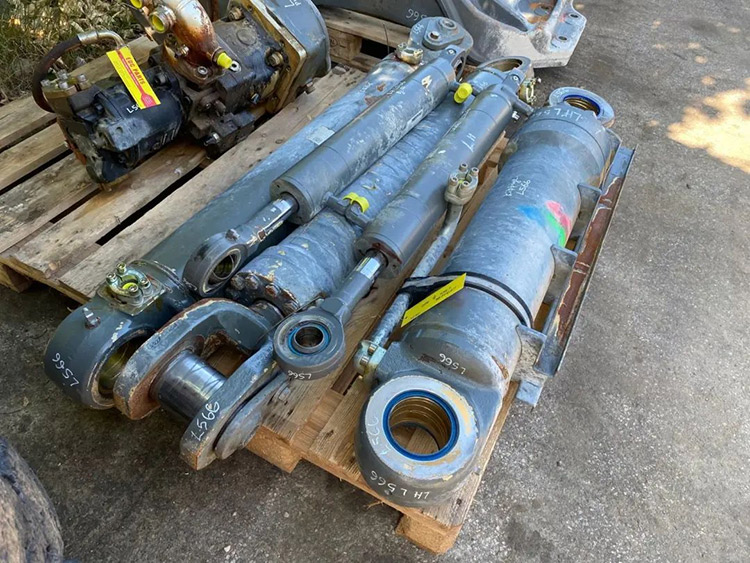

альт. Гидравлические цилиндры, нуждающиеся в восстановлении

Усталость металла и повторный термический цикл могут ослабить компоненты, что не является чем -то, что может быть решено путем замены новых гидравлических уплотнений.

Оборудование, используемое в суровых условиях, стареет быстрее. Химическая атака, экстремальные температурные различия и коррозия ускоряют износ всех гидравлических компонентов (не только уплотнений).

Также рассмотрим значение цилиндра и время замены для замены. Для систем экстренного резервного копирования может быть разумно попытаться восстановить, даже если существуют незначительные проблемы, которые могут в конечном итоге привести к сбою уплотнения.

4. Гидравлические компоненты.

Перед разборкой всегда полностью выпускайте давление системы.

При защите гидравлического цилиндра зажимайте трюнион с видами с мягкими челюстями - никогда не зажимайте цилиндр или поршневой стержень.

Во время разборки запишите точную ориентацию гидравлического уплотнения: вы можете сфотографироваться или нарисовать картинку, чтобы четко отметить положение и ориентацию каждого компонента, чтобы избежать ошибок во время повторной сборки.

5. Ключевые кончики сборки, чтобы предотвратить утечки уплотнения

Перед повторной сборкой каждый гидравлический компонент должен быть тщательно очищен - даже микроскопический мусор может немедленно вызвать сбой уплотнения.

При установке смажьте все уплотнения чистым гидравлическим маслом (если иное не требуется, смазка строго запрещена). Используйте инструменты соответствующего размера и примените ровную и мягкую силу, чтобы избежать применения боковых нагрузок.

Во время сборки обратите особое внимание на защиту герметичной губы, чтобы предотвратить повреждение. Многие гидравлические уплотнения цилиндров предназначены для того, чтобы быть направленными и должны быть установлены в правильной ориентации для правильной работы.

Краткое содержание

Ремонт протеканияГидравлический цилиндрМожет быть экономически эффективным решением, но его осуществимость зависит от нескольких факторов. Тщательный осмотр цилиндрического отверстия, поршневого стержня и уплотнений имеет важное значение - Deep царапины (> 0,5 мм), хромированная очистка или чрезмерный износ часто требуют замены, а не восстановления. Кроме того, цилиндры, подверженные суровым условиям или с длинной историей обслуживания, могут иметь лежащую в основе усталости металла, что делает ремонт менее надежным. Безопасность во время разборки и правильных методов сборки, таких как правильная ориентация уплотнения и профилактика загрязнения, имеют решающее значение для долгосрочного исправления. В конечном счете, если основные компоненты цилиндра находятся в хорошем состоянии, замена уплотнения может восстановить функциональность; В противном случае инвестирование в новый или восстановленный цилиндр может быть более экономичным выбором в долгосрочной перспективе.
