Типы и характеристики держателей с ЧПУ с ЧПУ？

Введение

В области точной обработкиСтанки с ЧПУ, Держатели инструментов - это ключевые компоненты, которые подключают инструменты и машины. Как компания, специализирующаяся на обработке ЧПУ, мы хорошо знаем, что различные типы держателей инструментов оказывают глубокое влияние на эффективность обработки, точность и качество. Позвольте мне познакомить вас с общими типамиДержатели с ЧПУи их уникальные характеристики подробно.

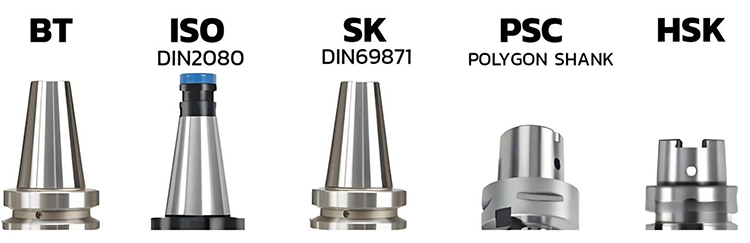

Держатели инструментов обычно делятся на две категории в соответствии с конусным отверстием инструмента шпинделя обрабатывающего центра:

1. Универсальный держатель инструмента с шпиндером конусной 7:24

Владелец инструмента Taper 7:24 использует отдельную конусную поверхность для позиционирования, а рукоятка конуса длиннее. Поверхность конуса одновременно выполняет две функции: позиционирование держателя инструмента относительно центра шпинделя и передача крутящего момента через силу затягивания.

Универсальный держатель инструмента с конусом 7: 24. Обычно пять стандартов и спецификаций:

(1) Международный стандарт IS0 7388-1 (сокращено как IV или IT)

Функции:

Высокая универсальность, может быть установлена на DIN 69871 и ANSI/ASME шпинделя.

(2) Немецкий стандарт DIN 69871, китайский стандарт GB10944

(сокращено как JT, SK, DIN, DAT или DV)

Функции:

Размеры установки такие же, как и у держателей инструментов ISO 7388-1, но значение D4 больше, что может вызвать помехи установки.

(3) Американский стандарт ANSI B5.50

Функции:

У него не хватает наемного клина, и он не может быть установлен на станках DIN 69871 и ISO 7388-1, но последние два могут быть установлены на нем.

(4) Японский стандарт JIS B6339 (MAS BT, называемый BT)

Функции:

Владельтель инструментов BT короче, чем предыдущие три держателя инструментов, и размеры установки различны, поэтому их нельзя заменить. Симметричная структура делает его более стабильным на высоких скоростях, чем другие три держателя инструмента.

(5) Немецкий стандарт DIN 2080 (сокращено как NT или ST)

Метод натяжения: держатель инструмента NT Type затягивается стержнем на традиционном машинном инструменте, также известном как ST в Китае

2. Держатель инструмента с шпиндером конус 1:10

(1) Владелец инструмента HSK

Владельцы вакуумных инструментов HSK могут улучшить жесткость и стабильность системы и точность продукта во время высокоскоростной обработки и сократить время замены инструмента, играя важную роль в высокоскоростной обработке.

Владельцы инструментов HSK доступны в различных спецификациях, таких как A, B, C, D, E и F. С. Среди них A, E и F, обычно используются в обрабатывающих центрах (автоматическое изменение инструмента).

Особенности: он имеет конус 1:10 и принимает двустороннюю контактную конструкцию (то есть конус и конечная поверхность находятся в контакте одновременно), обеспечивая более высокую жесткость и точность, особенно подходящие для средней скорости резки.

(2) PSC Taper Shank (ISO26623)

Использует короткую конструкцию конуса (обычно 1:10 конус), но подключается к шпинделю только через контакт поверхности конуса. Некоторые модели могут сочетать контакт с конечным лицом для улучшения жесткости.

Целью конструкции является уменьшение изменения зазора поверхности конуса, вызванного центробежной силой во время высокоскоростного вращения, но его метод позиционирования проще, чем HSK и в основном опирается на силу трения конусной поверхности.

Заключение

Как производительДержатели с ЧПУ, мы всегда стремимся предоставить пользователям высококачественные, высокопроизводительные продукты для обработки инструментов. Таким образом, мы продолжаем оптимизировать дизайн продукта и обогащать категории продуктов, чтобы каждая рукоятка инструмента может работать в лучшем случае в обработке ЧПУ, помогая пользователям достигать эффективных и точных целей обработки.
