Руководство кольцо серии MPMDS
Руководство серии MPMDS в основном служит руководством и в основном используется для руководства поршнями и поршневых колец в гидравлических цилиндрах и пневматических цилиндрах, играя вспомогательную и руководящую роль.
Отправить запрос
Описание продукта

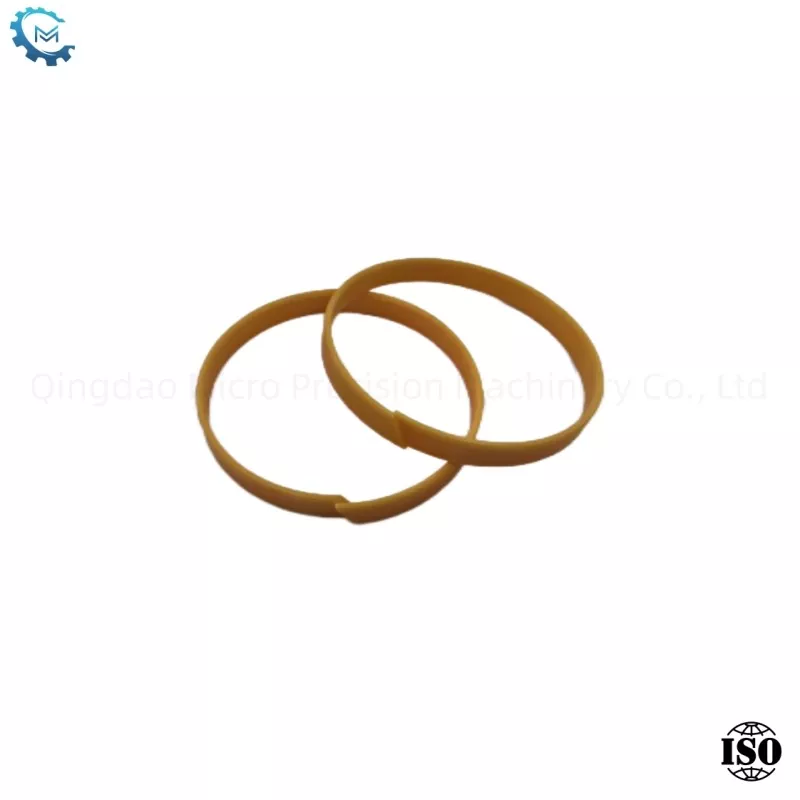

Направляющее кольцо, также называемое опорным кольцом, является частью, используемой на поршне или поршневом стержне гидравлического цилиндра или газового цилиндра для поддержки движения поршня или поршня. Это может предотвратить прямой контакт и трение поршня или поршня с помощью тела цилиндра во время движения, а также защитить корпус цилиндра и поршень или стержень поршня от повреждения. Обычно используемый материал для направляющих колец представляет собой полиоксиметилен (POM).
Характеристики поверхности канавки
|
Заканчивать |
Rtmax (один) |
Великобритания (гм) |
|
Slidingsurface |
≤2,5 |
0,05 - 0,3 |
|
Groovebottom |
≤10 |
≤1,6 |
|
Grooveside |
≤15 |
≤3 |

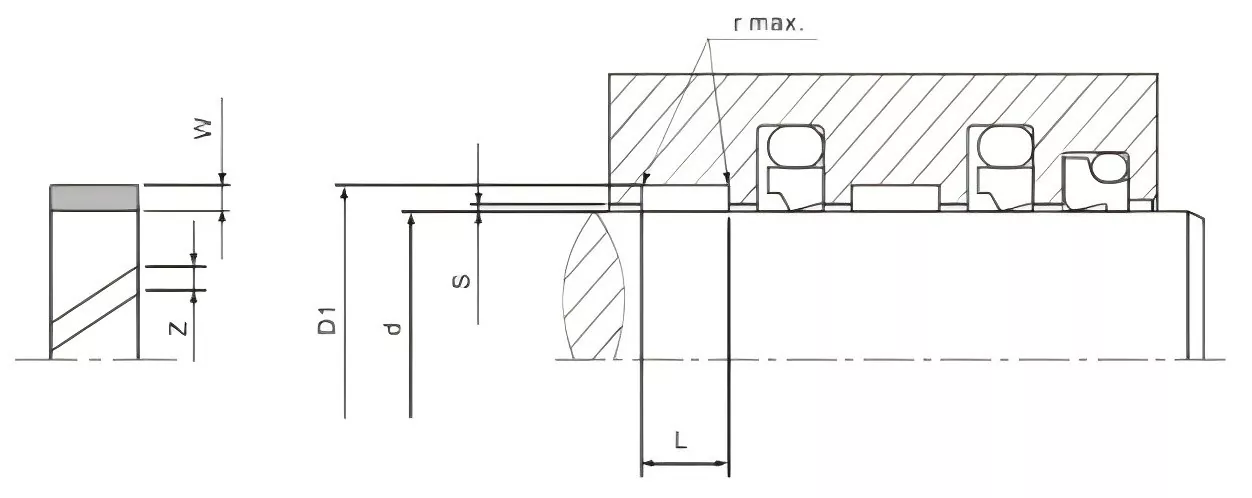

Спецификация
|
Диаметр стержня |
Нижний диаметр |
Ширина канавки |
Управляемая битью |
Руководящий кольцо |
|
D F8/H9 |
D1 H8 |
L+0,2 |
W |
Z |
|
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
D +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
D +5,00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
D +5,00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
D +5,00 |
15 |
2.5 |
4-15 |
|
200-999,9 |
D +5,00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
D +5,00 |
25 |
2.5 |
33-134 |
|
280-999,9 |
D +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
D +8.00 |
25 |
4 |
33-70 |
Ограничение разрешение с
|
Диаметр цилиндра |
Смин. |
Smax. |
D |
Rmax. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
＞ 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
＞ 1001 |
0.60 |
1.20 |
||
Получите цитату сейчас
Наполнен PTFE
Функции
Неметаллический направляющий ремень для поршневого стержня, доступный в готовых к использованию и на месте резки
▶Материал
-Устойчивый
▶Производительность
Несталлический направляющий элемент для поршневого стержня, также подходящий для стандартной полости ISO10766.
-Матла/пластикового материала предотвращает «блокировку» и «приступ» с ограниченной нагрузкой (материал);
-Лоу трения, без феномена скольжения; подходит для сухих условий труда с плохой смазкой;
-Су, демпфирование вибрации (радиальная вибрация);
-Ко может запустить возможные иностранные примеси;
-Суид кольцо угол, округление предотвращает экструзию «экструзию» в полукруглом углу канавки полости.
> Условия работы
Линейная скорость: ≤15 м/с;
Грузоподъемность: ≤15 Н/мм2, при 20 ℃; <7,5n/, при 80 ℃; <5n/mm2, при 120с. Максимальная рабочая температура: -60 ° C ~+150 ° C (200 ° C).

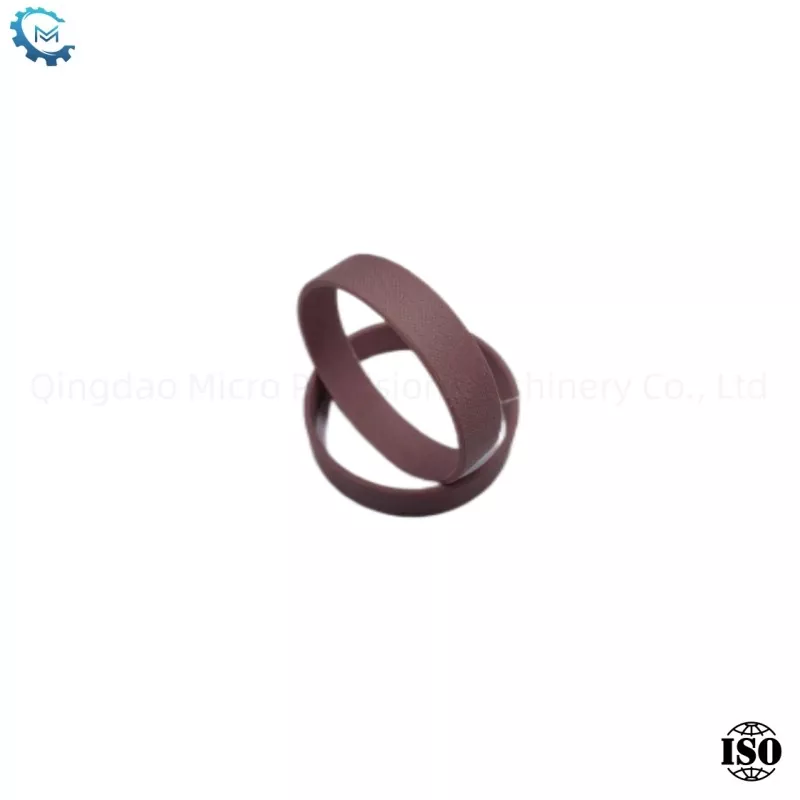

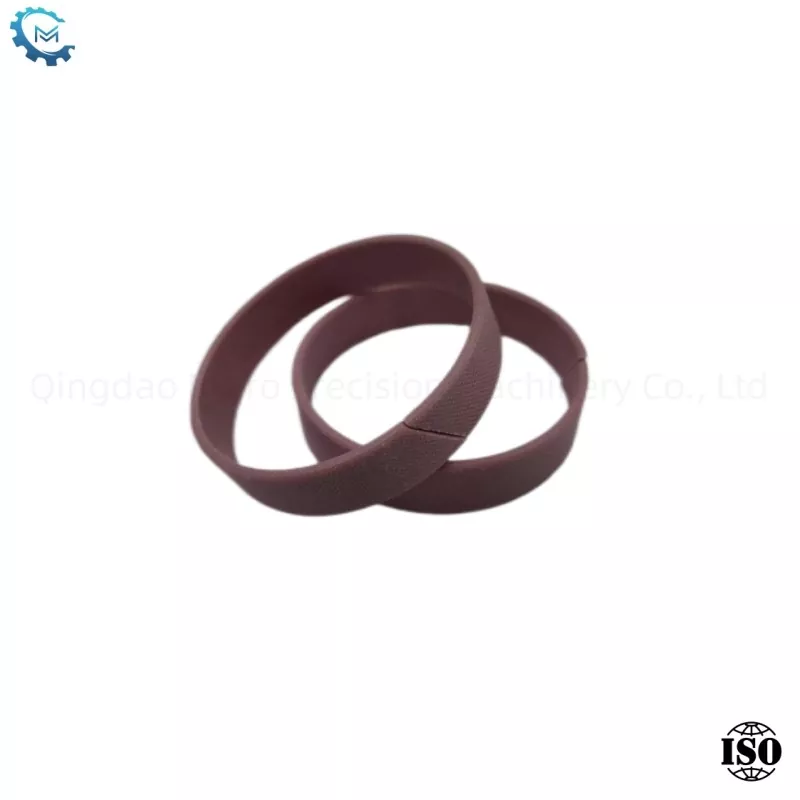

Фенольная ткань
▶Функции
Несталлический направляющий элемент для поршня.
▶Материал
-Устойчивое кольцо-это фенольная ткань
▶Производительность
Используется в качестве неметаллического направляющего элемента для поршневого стержня, также подходит для стандартной полости IS010766.
-Мал/пластиковые материалы предотвращает феномен «блокировки» и «приступ»;
-высокая грузоподъемность, эластичная до достижения хрупкой рабочей температуры;
-Суид кольцо угол, округление предотвращает экструзию края «экструзию» в полукруглевом углу канавки полости.
▶Условия труда
Скорость линии: <1 м/с
Нагрузка емкость: <50n/мм2, ниже 120c максимальная рабочая температура: -60 ℃ ~+120 ° C
